Guía rápida: ¿Cómo aplicar uml: diagrama de estados?. Definiciones + ejemplo práctico.
Tema 1: ¿Qué es?
UML: Diagrama de estados, es una representación visual que permite identificar el comportamiento de los objetos cuando se encuentran en ejecución en un momento o escenario especifico.
Los elementos que hacen parte de uml: diagrama de estados son los siguientes: escenario, objeto y validación. Los cuales se explican en el ejemplo. Una vez diligenciado cada elemento estaremos generando los siguientes beneficios:
* Conocer de manera abstracta el comportamiento de los objetos complejos en ejecución en un escenario especifico.
* Reducir tiempo de entendimiento, análisis y pruebas para recrear un escenario complejo y conocer el estados de los objetos que se encuentran en ejecución.
Las buenas prácticas para materializar los beneficios enunciados, son las siguientes:
* Identificar los escenarios complejos para recrear sus estados.
* Identificar las condiciones del caso de uso complejos para recrear sus estados.
* Identificar las excepciones del caso de uso complejos para recrear sus estados.
* Las condiciones para aplicar correctamente las buenas prácticas enunciadas, se explican en pre-condiciones y post-condiciones.
* Las plantilla de apoyo para realizar uml: diagrama de estados, la puedes obtener en descargar plantilla.
Tema 2: Pre-Condiciones y Post-Condiciones para aplicar uml: diagrama de estados.
Este cuadro expone los pasos previos y posteriores que se deben ejecutar para aplicar correctamente las buenas prácticas enunciados en el tema: ¿Qué es?.
| Paso | Acción clave | Condición |
|---|---|---|
| 1. UML: Diagrama de caso de uso. | Pre. | |
| 2. UML: Diagrama de actividades. | Pre. | |
| 3. UML: Diagrama de clases. | Pre. | |
| 4. UML: Diagrama de objetos. | Pre. | |
| 5. UML: Diagrama de secuencia. | Pre. | |
| 6. UML: Diagrama de estados. | Ver el contenido de la presente guía. | |
| 7. UML: Diagrama de tiempos. | Post. | |
| 8. UML: Diagrama de estructura compuesta. | Post. | |
| 9. UML: Diagrama de colaboración. | Post. | |
| 10. UML: Diagrama de componentes. | Post. | |
| 11. UML: Diagrama de despliegue. | Post. | |
| 12. UML: Diagrama de paquetes. | Post. | |

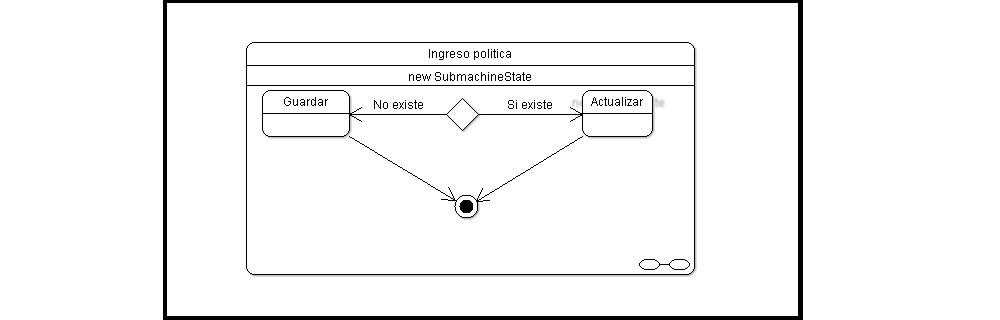

↩ Tema 3: Ejemplo.
Este ejemplo es una plantilla que se construyo durante el proceso de preparación para presentar los exámenes y obtener las certificaciones CAMP, PMP y PMI-ACP del PMI. Adicionalmente las certificaciones SMAC, STMAC y SPOAC del Scrum Institute.
El ejemplo incluye, una plantilla al final del presente artículo para aplicar uml: diagrama de estados.
↩ Tema 4: Descargar plantilla.
Si deseas activar la descarga de la plantilla.
Los pasos que debes seguir son los siguientes:
1) Comparte el artículo en: Facebook, LinkedIn o Red X.
2) Ingresa de nuevo al artículo haciendo clic en la publicación compartida en la red social seleccionada.
3) El artículo cargará nuevamente y mostrará el enlace: Descargar plantilla.
4) En caso de no aparecer el enlace presiona: Ctrl + F5 y haz clic en el enlace enunciado en el punto 3.
